土木工程结构实验室设备与环境
系统管理员  土木水利实验教学中心

实验室环境:

    室位于综合实验1号楼北侧、力学楼东侧。实验室面积1100多平方米,设备固定资产超过1900万元。

    室为大连理工大学的海岸与近海工程国家重点实验室三个分室之一,实验室有先进的试验加载设备和先进的动态数据采集系统,具备大型结构实验的条件:有单向和双向反力墙等实验台座,有MTS疲劳试验机、MTS810混凝土动态力学测试系统、大型液压伺服静态、准动态真三轴试验机、混凝土动三轴试验机、10000kN万能试验机、5000kN压力试验机、3000kN万能试验机、1000kN万能试验机、500kN压力试验机、300kN万能材料试验机、盐雾湿热碳化试验箱、TDRI砼快速冻融试验装置等,有日产通用数字测试系统、SoMat数据采集系统、多台静态和动态数字应变仪等测试仪器,有齐全的各种数据分析与处理仪器及设备,以及配套的计算机。实验室曾完成过多项国家和省部级大型科研项目,这为本科生参与高水平实验提供了条件。

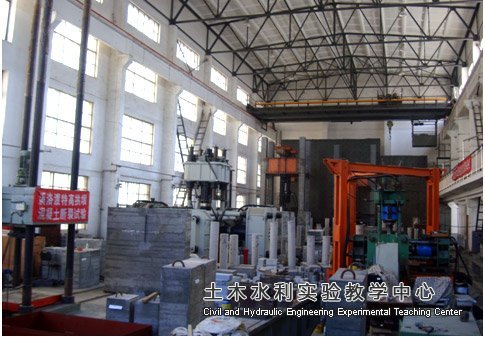

结构实验室



实验室设备:

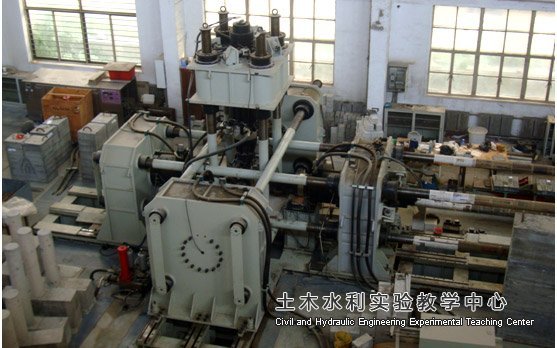

混凝土动三轴试验机

MTS电液伺服结构疲劳试验机



【最大出力为250kN与1000kN,配有模拟控制系统。主要功能:1. 拉伸、压缩、弯曲、剪切;2.蠕变和松弛;3.低周循环疲劳;4.疲劳裂纹扩展;5.断裂韧性及各种特性波型的疲劳及随机疲劳。应用范围:适用于金属、非金属、复合材料的试验研究】

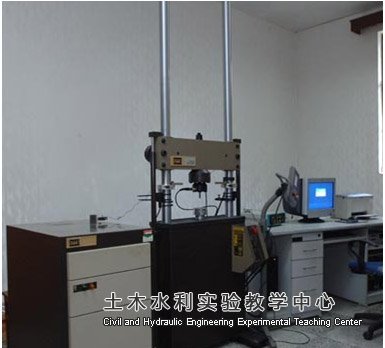

MTS810混凝土动态力学测试系统



【主要功能:多种材料的静、动态单轴拉伸、压缩、三点弯曲和四点弯曲试验;多种波形和随机疲劳试验。技术参数:主机载荷容量:±250kN,液压动作行程:±150mm 载荷传感器精度:优于0.5%,环境温度范围:-129°C—+540°C 主要配件技术参数:QUESTAR长焦距显微镜,焦距、物距:570mm,最小分辨率:1mm,最大放大倍数:1000倍】

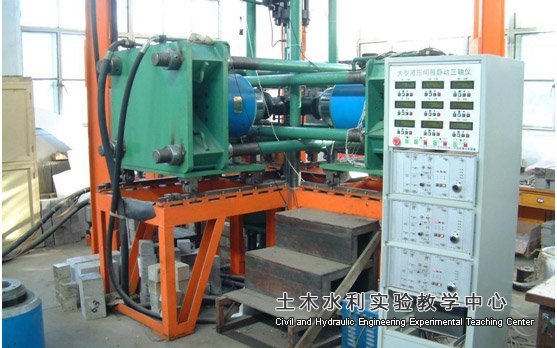

大型液压伺服静态、准动态真三轴试验机



【设有位移、荷载、应变三参量反馈控制,可在试验过程中,根据使用需要进行反馈参量实时转换,并设有浮动装置,提高了试验精度。采用工控微机完成全自动化控制及试验数据采集处理,三向最大压力为2500kN,最大拉力500kN,最大试件可达80cm;可进行准动态试验,最高工作频率2Hz。】

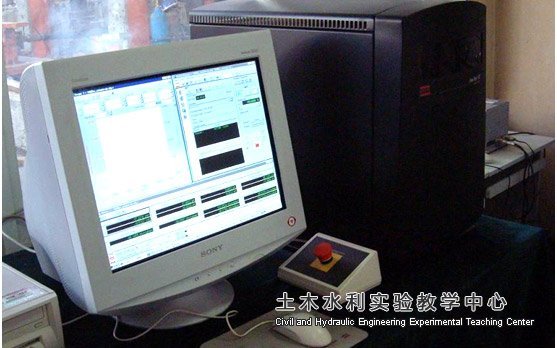

SoMat便携式数据采集和分析系统

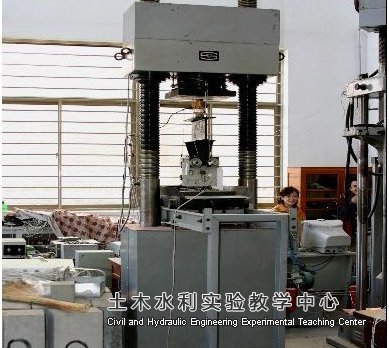

1000kN万能材料试验机



【主要用于金属材料的拉伸、压缩、弯曲、剪切等试验,增加简单的附件和装置,还能对木材、水泥、混凝土、橡胶及其制品进行试验。最大试验力1000kN,试验力示值相对误差≤示值的±1%,试验力测量范围:最大试验力的2%~100%,应力(力)速率控制相对误差≤±2%,应变(变形)速率控制相对误差≤2%,夹紧方式:液压夹紧,圆试样夹持直径范围12mm~60mm,扁试样夹持厚度范围0~55mm,扁试样夹持宽度70mm。最大拉伸试验空间600mm,最大压缩试验空间500mm.】
